產品資訊>MicroCraft ParCAM with EXT
Input(讀檔)Output(輸出)功能特性

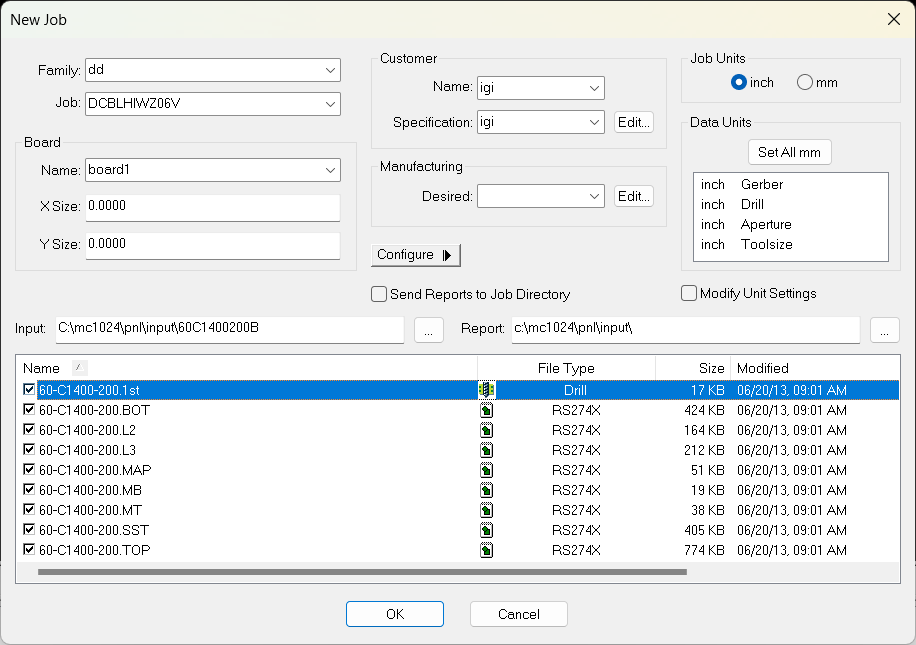

Input(讀檔)
1.可自動辨識的Aperture格式已高達576種
2.可自動讀入的圖形格式
MicroCraft ParCAM with EXT(IGI), INPUT

Graphic Data Formats
RS274X DXF
RS274D-Gerber with Aperture List DWG
GDSII DPF and DPF Job
Zip files HPGL
ODB++ IPC350
Post Excellon apt
IGI Job Optrotech backup
FirePlot (IGI Plotter) MDA
IGI archive files: igz, vgz, hgz Heidelberg
Netlist Formats
IPC-D-356 IPC-D-356A and B
Pads ASCII Integra TXF
Accel ASCII Mentor Neutral
Pdif
Drill Formats
Excellon 1 Hitachi 1
Excellon 2 Hitachi 2
Roku-Roku Posalux
Sieb & Meyer Trudrill
3.特點
  • (1).ParCAM 在讀入資料時，系統可自行作資料格式之分類，操作者不必多一道手續，事前了解資料格式之內容及預作分類。
  • (2).當Gerber與Aperture為各層一對一的對應時，ParCAM可自行依檔名相互對應，將資料自動讀入，因此可避免操作者自行人工對應失誤時，造成資料之錯誤轉換。
  • (3).ParCAM的Aperture格式自動辨識系統並無開放給操作者自建之功能，完全依客戶反應之格式，由原廠專業工程師撰寫加入Aperture格式自動辨識系統，以避免操作者自建時對Aperture格式辨識錯誤，建立錯誤辨識系統而發生資料讀入錯誤的風險。
  • (4).ParCAM的Aperture自動辨識系統非常嚴謹，辨識時會在意所有訊息。例如當有資料如：OCTAGON 45 20 2 一般的CAM可能會認定為八角形45 mil的Pad，而ParCAM則因所顯示之資料有疑點，故不作判斷，而交由操作者向客戶確認後，再由操作者自行輸入。
  • (5).ParCAM完成 Aperture辨識工作，將會自動產生一份報表；該報表內容明確列出原始格式與轉換後格式的對照，可作為品保體系的重要依據。
  • (6).在INPUT中ParCAM所能作的功能有自動辨識、自動對位、資料重整及優化。
