功能特性

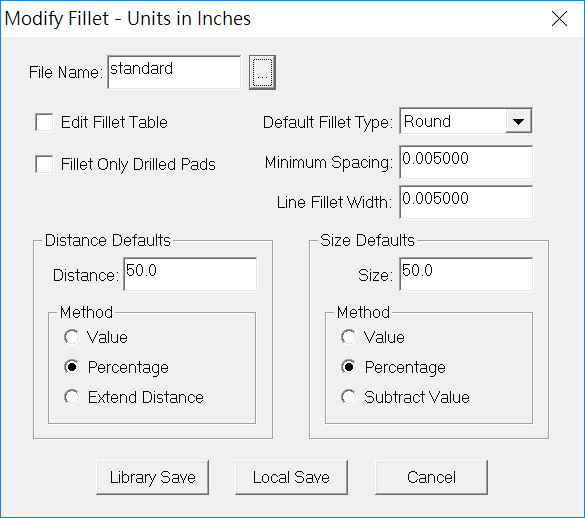

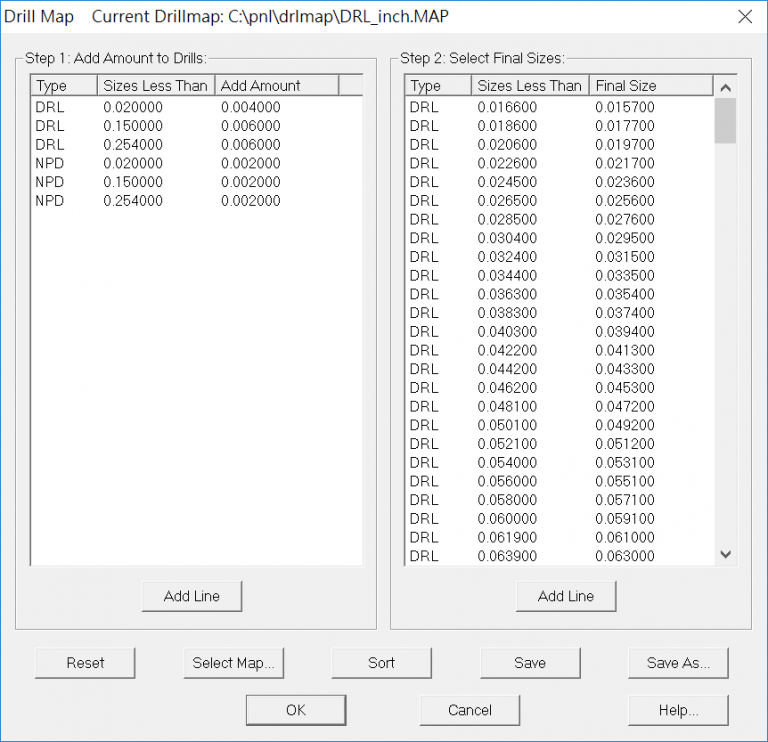

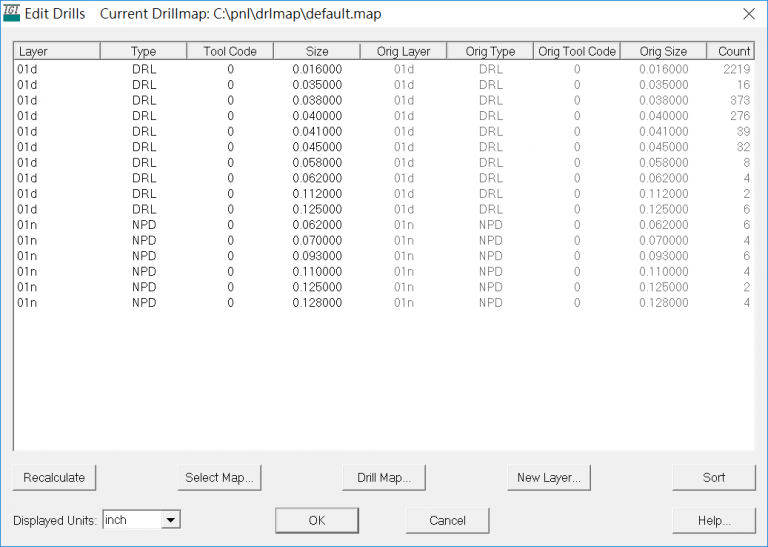

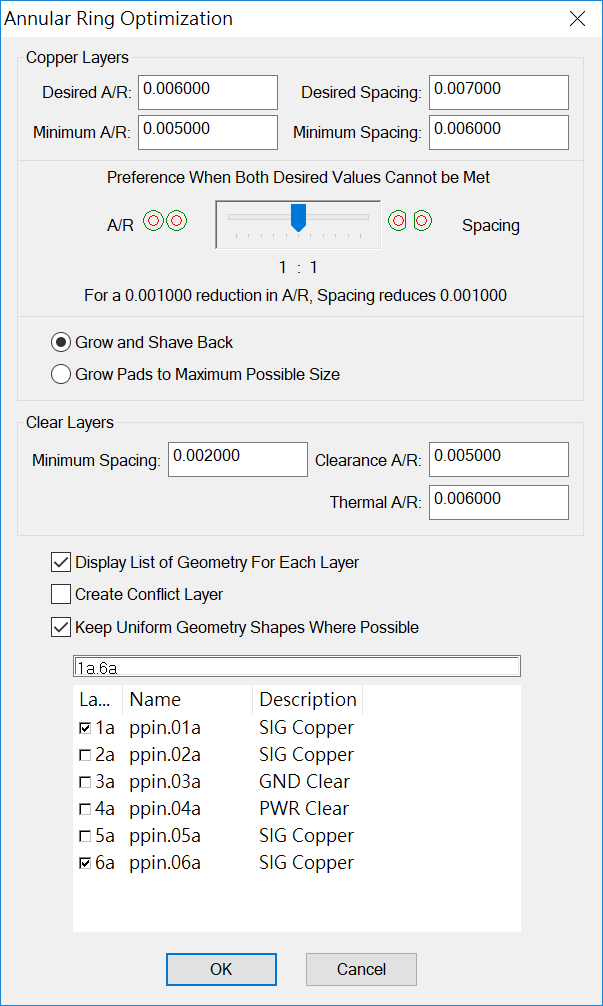

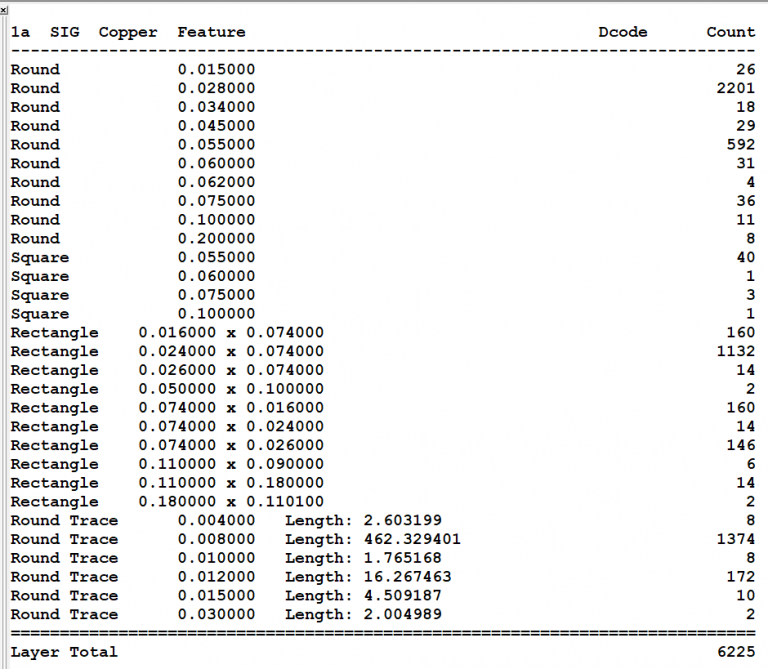

1. Drill Edit 此功能為PARCAM具備鑽頭庫管理之功能， 可依客戶提供之成品孔徑，自動計算為鑽孔尺寸； 並按計算結果在鑽頭管理庫中，自動選擇適當的鑽頭尺寸。 此DRILL EDIT功能可依照不同的客戶別 或不同的製程條件（如：鍍金、噴錫、化金…等製程）， 設定不同的鑽孔計算公式，可避免人工計算及 挑選鑽頭尺寸的誤差及錯誤。 2.ANNULAR RING自動放大 PARCAM可依據線路層或GND/VCC層 自動漲RING時，自動漲RING時會同時偵測間距是否足夠， 若漲RING會造成間距不足或甚至短路時， 便不會將RING漲大。 3.資料統計與搜尋 為避免資料有不正常之情形而未被發現， PARCAM有COUNT（統計）功能， 而產生之統計表具有搜尋功能， 可針對全部內容或單一形狀、屬性、狀態…計算出數量， 使操作者能輕易地由統計結果中發現異常。 4.自動轉SMD PAD PARCAM的自動轉SMD功能，能自行參考Solder Mask或Solder Paste層轉出SMD PAD，辨識成功率高達95%，而且不會誤將線路轉成PAD，而造成Solder Mask不當露線或測試選點時的誤設針。 5.自動產生測試點PAD層 此功能能針對於當Solder Mask層SMD PAD小於線路層的SMD PAD時，可自動產生一測試點PAD層，如此可避免測試治具設針不當而扎在Solder Mask上，造成短、斷路漏測之情況。 6.自動加淚滴 PARCAM的自動加淚滴功能， 可選擇以TRACE或ROUND PAD之形式， 將淚滴只加在有孔的PAD上， 且在加淚滴時PARCAM同時會偵測間距寬度， 將淚滴加在適當位置， 而不致造成間距不足或短路的嚴重問題； 所以在PARCAM加完淚滴後，可以不必再測DRC， 而節省下測DRC之時間。
