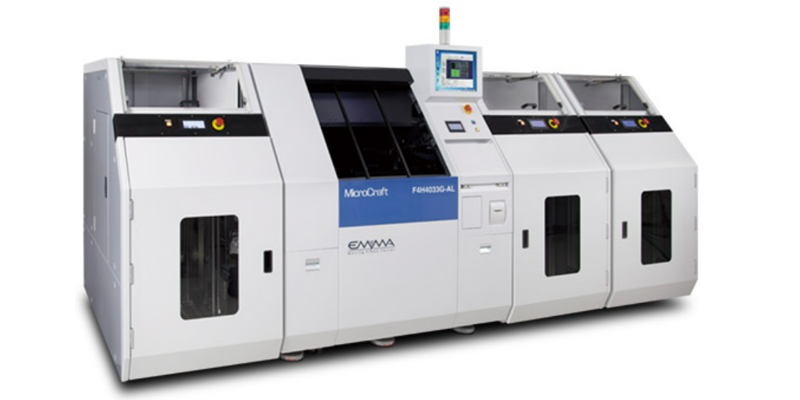

品名	Emma 飛針測試機(AL系列-水平式-4手臂)
型號	F4H4033G-AL
高精度型號 F4H4033G-AL 平躺式傳輸帶型EMMA。因為採用了傳輸帶的內聯方式搬運，可以與各種各樣的搬運生產線連接。
產品規格
型號	F4H4033G-AL
最大測試範圍	400×330 mm
最大搬運基板尺寸	420×340 mm
飛針探頭數目	2上、2下
最小基板尺寸	50×50 mm *1
最小搬運基板尺寸	100×90 mm
最大基板厚度	1~3 mm *2
最大可搬運重量	1 kg *3
夾板區域	2 mm
不可檢查區域	距離夾板區域 2 mm *4
重複精度 *5	±3 µm
解析度	2 µm
最小PAD間距	60 µm *6
最小PAD尺寸	30 µm *7
測試電壓	開路測試：0~10V 短路測試：250V *8
測試電流(開路測試)	2.5 µA ~ 150 mA
夾板方式	自動夾板
CCD	2上、2下
印表機	內含
空壓規格 (壓力)	0.5 MPa
空壓規格 (容量)	300 ℓ/min.
電源 *9	單相AC200~240V 50/60Hz (15A)
重量 *10	1200 kg

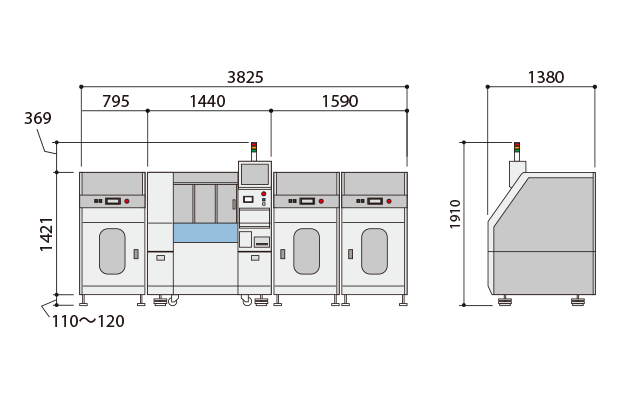

尺寸
*1 不用上板機，可以在檢查部直接將基板夾住的尺寸。*2 基板彎曲要求在基板兩端保持水準的狀態下，對於厚度100mm的基板控制在0.4mm 以下。*3 關於上料部基板的吸取部，必須要可以讓12處吸盤吸附的地方。*4 用於針式探針。 與其他探針不同。*5 根據鐳射測量的結果。*6 使用 (T96MC-PB-0R40) 探針時。*7 使用 (T96MC-PB-0B00) 探針時。*8 500 V，1000 V 選購。*9 電源需求:當機台啟動時將有十倍的啟動電流通過，請選擇不會因為啟動電流而造 成異常的電源斷路器。*10 僅測試機本體重量。上料機重量：450 kg，下料機重量：900 kg。
