品名	Sarra TDR測量系統(HTA3540AL)
型號	HTA3540AL

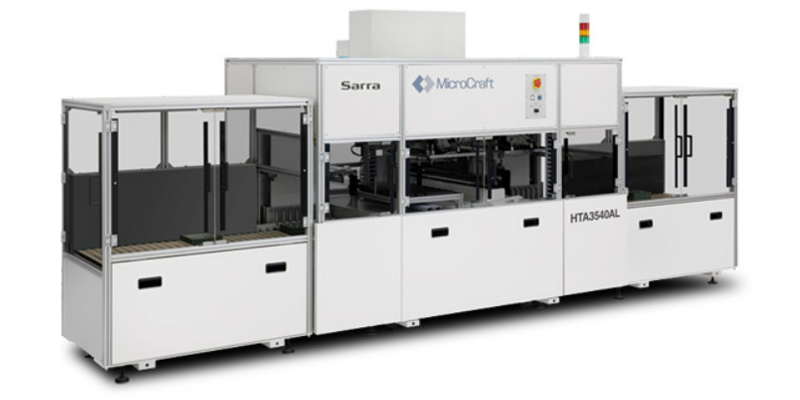

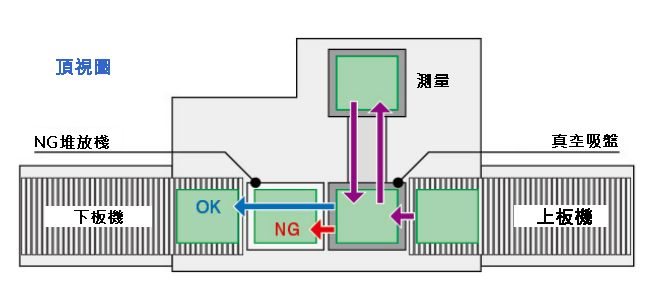

具備自動收送板系統的TDR量測系統 HTA3540AL 中央為測量部分，左右為上下板機相連的自動上下板的型號。 可以安放520枚(基板厚1 mm時)的基板，PCB板從右側的上板機送至測量區。 測量結束後，將OK基板送至左側的下板機，NG基板送至NG堆放棧，最多可以堆放80枚(基板厚1 mm時)。 消靜電的除電設備（ionizer）為標配設置。
操作員僅需將板子放在堆垛機上，機器會自動將板子轉移進行測試。測試後，可以將板分類為OK和NG板。
產品規格
型號	HTA3540AL
最大測試範圍	350×400 mm
最大基板尺寸	350×400 mm
最小基板尺寸	80×60 mm
最大板厚	2 mm
架板系統	真空吸盤
最大承載量	520枚 (基板厚1 mm時)
最大搬運基板尺寸	350×400 mm
最小搬運基板尺寸	80×60 mm
最大可搬運重量	0.5 kg *1
旋轉半徑	單分探頭: 360° 雙分探頭: ±180°
X–Y軸重複精度	±4 µm
θ角重複精度	1°
特性阻抗精度 *2	單端測量: 50 Ω±1% 差動測量: 100 Ω±1%
空壓規格 (壓力)	0.5 MPa
空壓規格 (容量)	3.5 ℓ/min.
電源	單相AC200~240V 50/60Hz (20A)
重量	900 kg *3

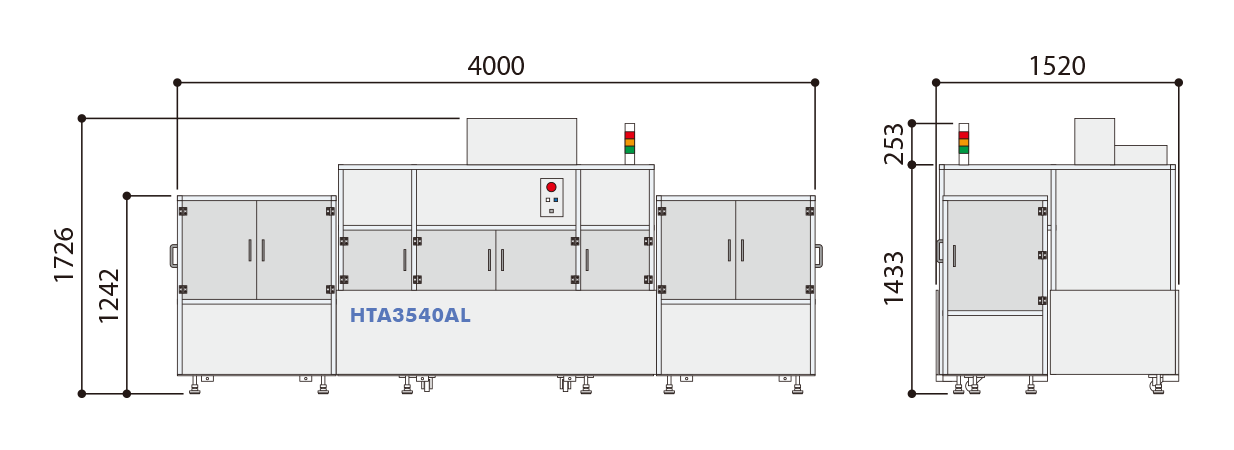

尺寸
*1 需要有6個或以上的吸盤（φ10）能吸住的基板才能進行搬送。*2 校準後室溫下的波動為±2℃。*3 僅測試機本體重量。上料機重量：200 kg，下料機重量：200 kg。
TDR測量系統可以相容的測量儀: Tektronix ( DSA8300、DSA8200、TDS8000、11801B、11801C ) Keysight Technologies ( E5063A option TDR、E5071C+ENA option TDR、E5080B+option TDR、86100A、86100B、86100C、54750、N1000A、N5224B ) Teledyne LeCroy ( WaveExpert100H＋ST-20 ) MicroCraft ( MZ30、MZ50 )
