品名	Sarra TDR測量系統(F*T6060)
型號	F1T6060 / F2T6060

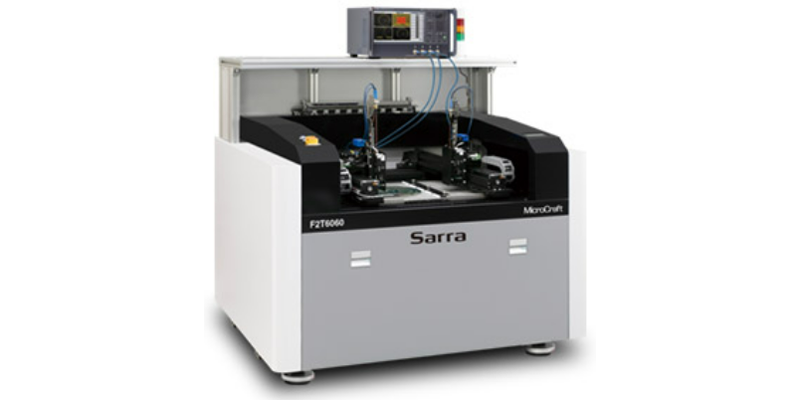

自動單面TDR測量系統 F1T6060(1探頭) F2T6060(2探頭) 可實現單端和差動特定阻抗測量。 標配獨特旋轉的探頭與靜電風扇。

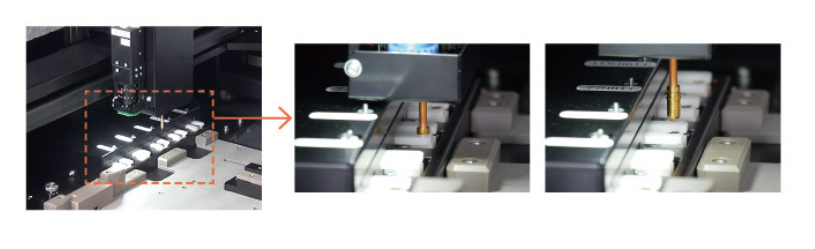

探頭GND CAP交換器(選購) 過去對於單端探頭的前端安裝的探針，是必須根據要測量的走線間距更換對應的探針，連接到單端探針尖端的探針頂部。 不過，對於探針交換器將探頭部件移動到進行交換的位置，可以自動進行探針的更換工作。 交換器上可以準備有5種的探針，對於有多種被測間距的基板可以進行對應，節省了更換的手續和麻煩，可以提高測量的效率。
產品規格
型號	F1T6060	F2T6060
最大測試範圍	610×610 mm	470×510 mm
最大基板尺寸	620×620 mm	520×520 mm
最小基板尺寸	40×40 mm	40×40 mm *1
最大板厚	10 mm	10 mm
架板系統	手動的夾具 或者 真空吸盤 (選配) *2	手動的夾具 或者 真空吸盤 (選配) *2
旋轉半徑	單分探頭: 360° 雙分探頭: ±90°	單分探頭: 360° 雙分探頭: ±90°
X–Y軸重複精度	±10 µm	±10 µm
θ角重複精度	5°	5°
特性阻抗精度 *3	單端測量: 50 Ω±1% 差動測量: 100 Ω±1%	單端測量: 50 Ω±1% 差動測量: 100 Ω±1%
空壓規格 (壓力)	0.5 MPa	0.5 MPa
空壓規格 (容量)	50 ℓ/min.	50 ℓ/min.
電源	單相AC200~240V 50/60Hz (5A)	單相AC200~240V 50/60Hz (8A)
重量	830 kg	850 kg

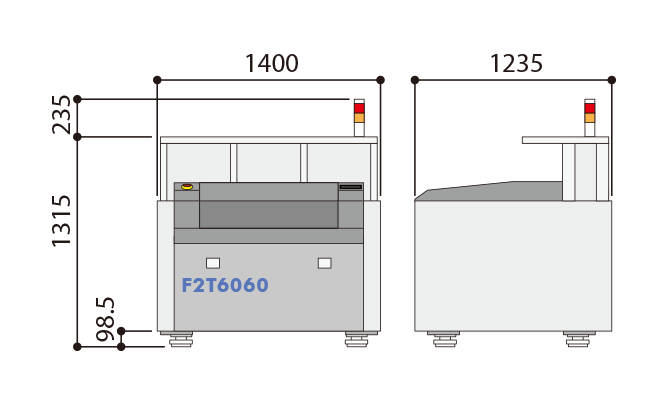

尺寸
*1 兩個探針可以接近的距離有限制，因此用一個探針對應測量最小尺寸。*2 需要另外的真空泵。*3 校準後室溫下的波動為±2℃。
TDR測量系統可以相容的測量儀: Tektronix ( DSA8300、DSA8200、TDS8000、11801B、11801C ) Keysight Technologies ( E5063A option TDR、E5071C+ENA option TDR、E5080B+option TDR、86100A、86100B、86100C、54750、N1000A、N5224B ) Teledyne LeCroy ( WaveExpert100H＋ST-20 ) MicroCraft ( MZ30、MZ50 )
