品名	Sarra TDR測量系統(E*T6151)
型號	E1T6151 / E2T6151

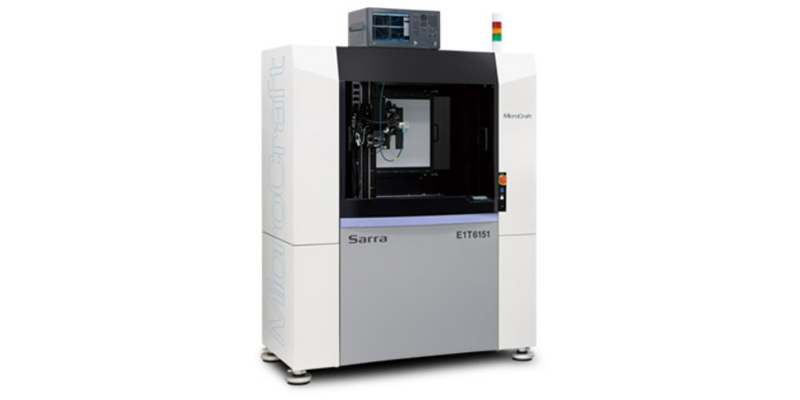

飛針TDR測量系統 E1T6151(1探頭) E2T6151(2探頭) E1T6151搭載了一隻機械臂，E2T6151則搭載了兩隻。 與手動阻抗量測儀相比，其驚人的高速測量速度與極高的重複測量精度讓其引以為傲。 同時還能配裝對應C4Bump高頻領域的阻抗測量最適合的FORM FACTOR公司的ACP40系列探頭。 而且此設備標配了去除靜電的靜電風扇。

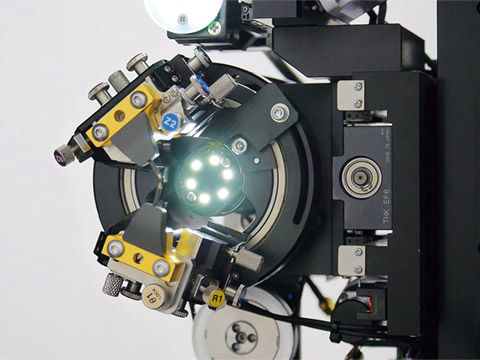

通過最多可搭載2個探頭的探針針套結構可以實現高靈活度的測量 可以配裝最多2個探針的針套

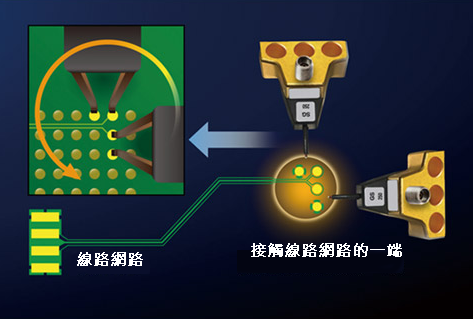

通過調整探針針套結構，可調整SIG,GND的位置和角度，還可通過兩個探頭的組合，實現各種各樣的SG配置，進行接觸測試。
產品規格
型號	E1T6151	E2T6151
最大測試範圍	450×410 mm	360×410 mm
架板系統	真空吸盤 / 多片排夾具	真空吸盤 / 多片排夾具
旋轉半徑	325° (單分探頭) 235° (排列90°雙分探頭) 145° (排列180°雙分探頭)	325° (單分探頭) 235° (排列90°雙分探頭) 145° (排列180°雙分探頭)
X–Y軸重複精度	±4 µm	±4 µm
θ角重複精度	1°	1°
特性阻抗精度	50 Ω±1%	50 Ω±1%
空壓規格 (壓力)	0.5 MPa	0.5 MPa
空壓規格 (容量)	3.5 ℓ/min.	3.5 ℓ/min.
電源	單相AC200~240V 50/60Hz (6A)	單相AC200~240V 50/60Hz (8A)
重量	1100 kg	1150 kg

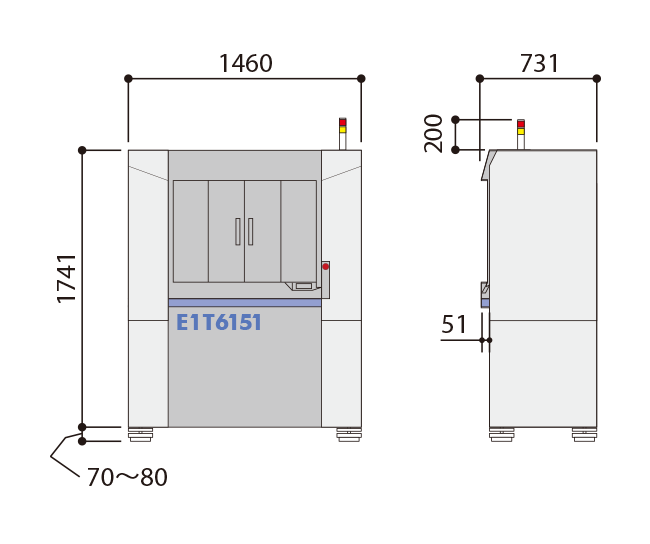

尺寸
TDR測量系統可以相容的測量儀: Tektronix ( DSA8300、DSA8200、TDS8000、11801B、11801C ) Keysight Technologies ( E5063A option TDR、E5071C+ENA option TDR、E5080B+option TDR、86100A、86100B、86100C、54750、N1000A、N5224B ) Teledyne LeCroy ( WaveExpert100H＋ST-20 ) MicroCraft ( MZ30、MZ50 )
