品名 尚城科技 CCD疊板熱熔機
型號 Falcon S

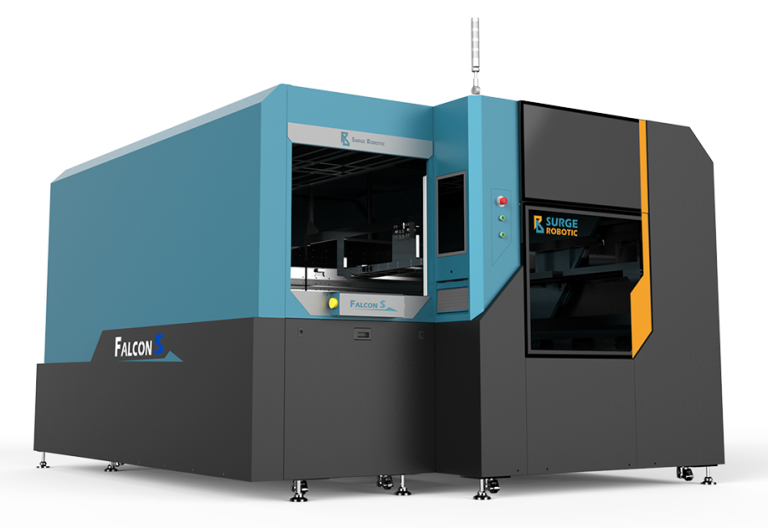

尚城 CCD疊板熱熔機(Falcon-S)
  • * 交互檯面設計,可同時執行疊板和熱熔
  • * 高速疊板:平均每層疊板只需20秒
  • * 4顆高畫素工業攝像頭,執行高精度的四點對位
  • * 全自動調整作業尺寸
  • * 自動下板機制,可將板子放置台車或流水線
產品規格
最小板子尺寸 14x14inch(356x356mm)
最大板子尺寸 26x30inch(660x762mm)
對位點尺寸 實心圓點0.6~1.5mm
熱熔銅塊 實心長方形8x20mm or 6x25mm
層疊厚度 8mm
對位速度 20秒
疊板精度 ±15μm
對位系統 4x Gige高畫素工業攝像頭
4點對位,板子漲縮量測和補償
光源 LED紅色光圈
熱熔溫度 最高溫度300度
熱熔模式 4組高週波電磁加熱模組,即時溫度感測,恒溫控制
Prepreg限制 限熱壓型Prepreg
空壓要求 7 bar
電源供應 三相220V 15A

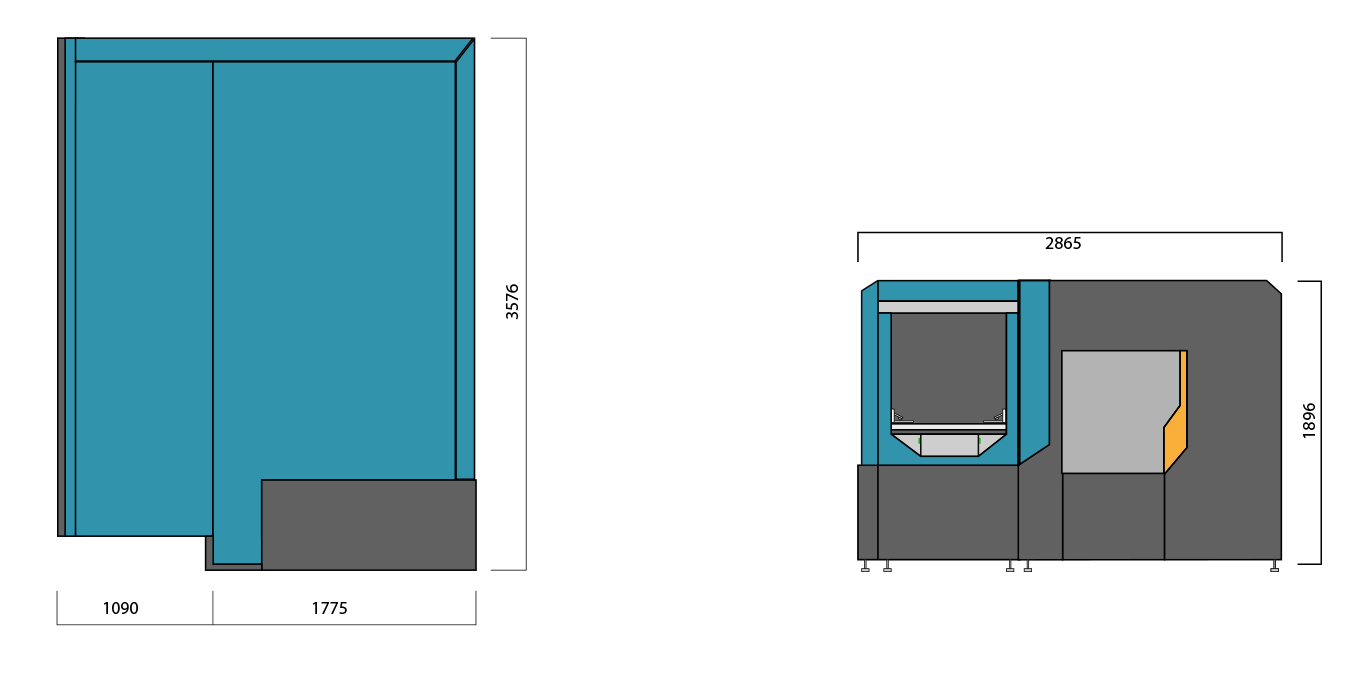

尺寸 尚城科技 CCD疊板熱熔機-Falcon S dimension
